Del cable al
campo acústico.

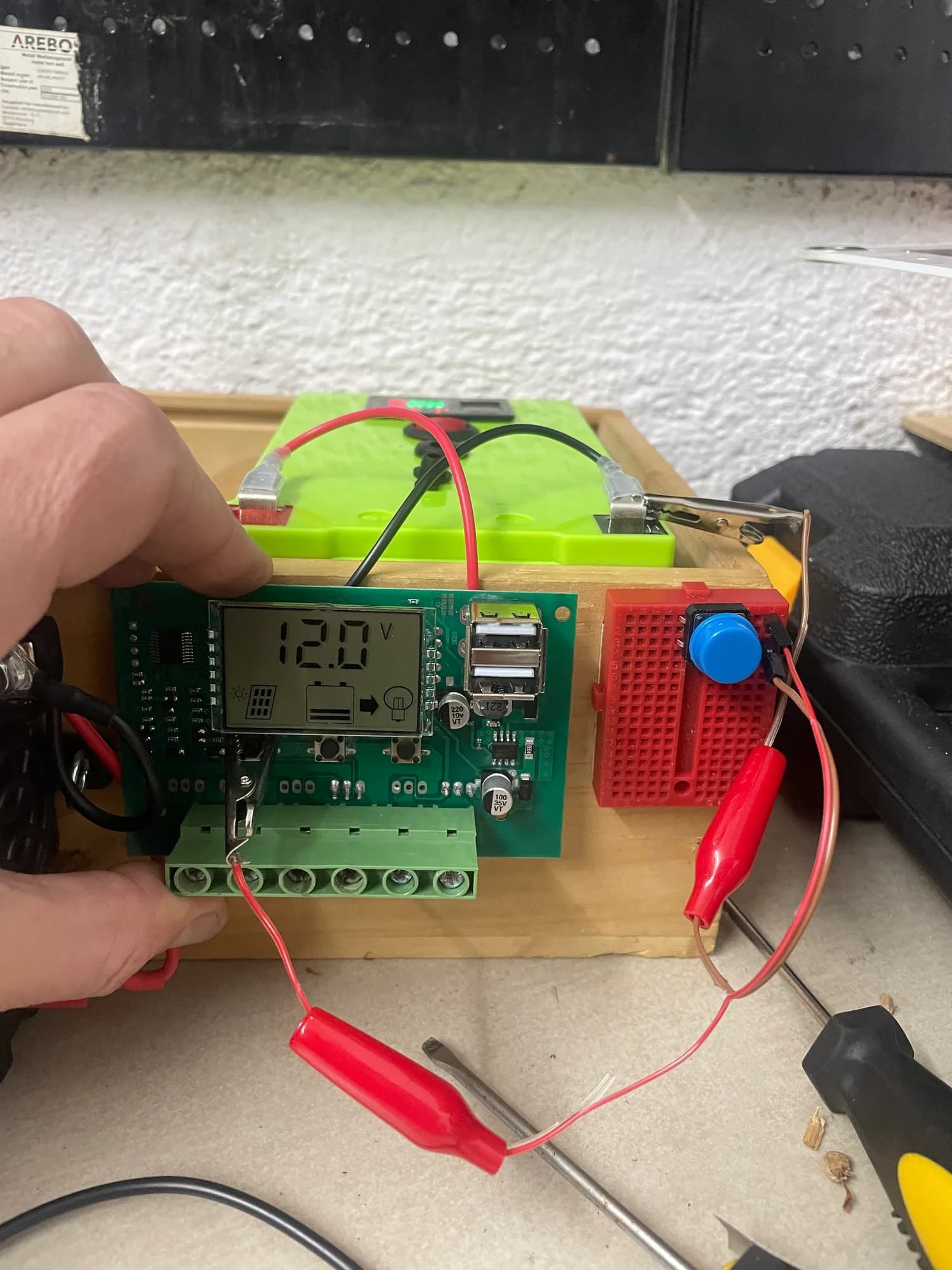

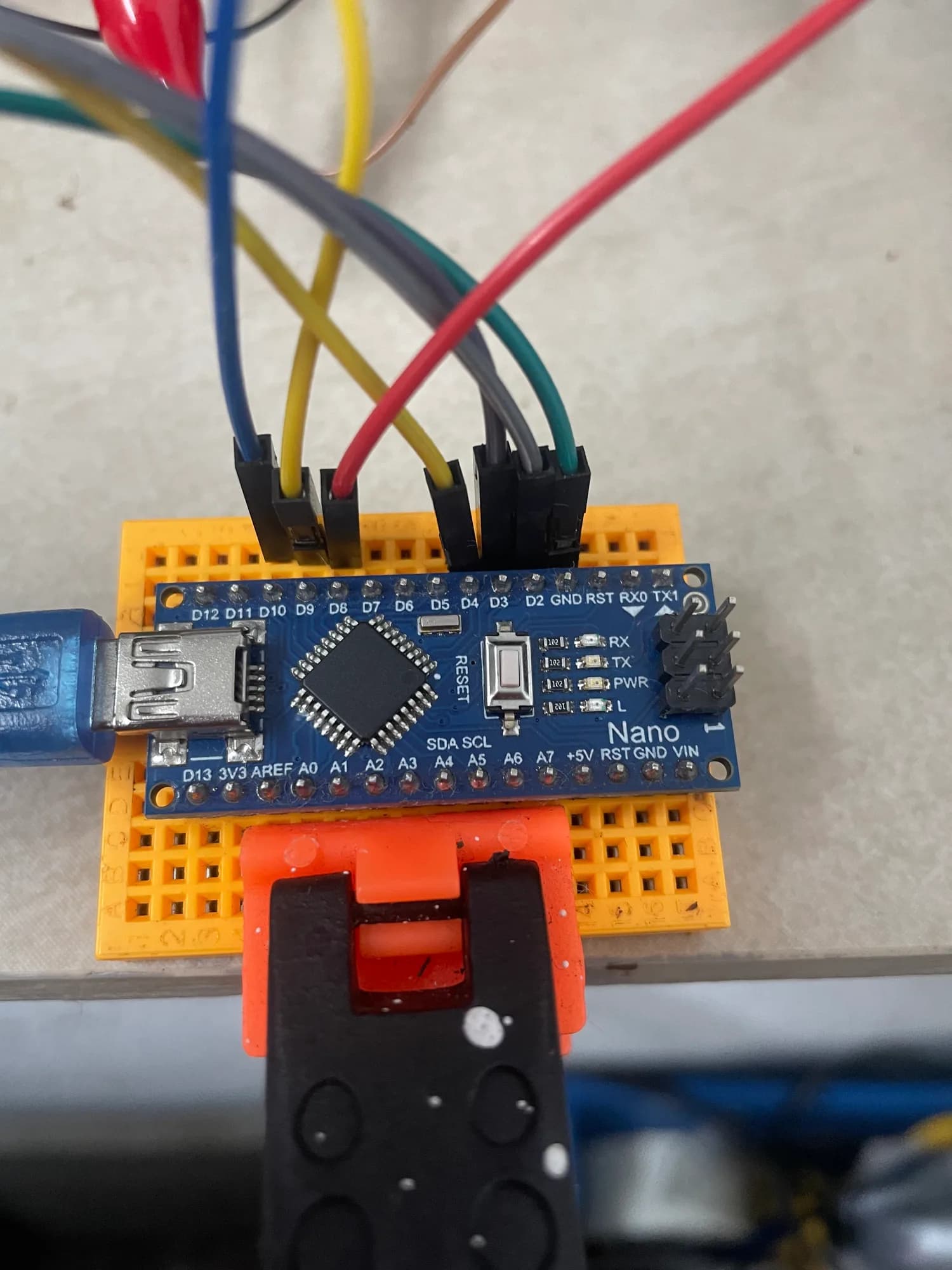

Las primeras fotografías muestran una investigación deliberadamente física: batería, reguladores, pinzas, voltímetro y módulos todavía sin una caja definitiva. El objetivo no era montar una fuente bonita, sino conocer el comportamiento real del sistema cuando pantalla, microcontroladores, almacenamiento y audio empiezan a pedir corriente al mismo tiempo.

Ese trabajo fija una disciplina que continuará durante todo el proyecto: medir antes de simplificar. Una caída de tensión, una masa mal resuelta o un pico al encender la pantalla pueden parecer errores de firmware. Separar el problema eléctrico del lógico evita construir software para compensar un fallo que vive en el cableado.

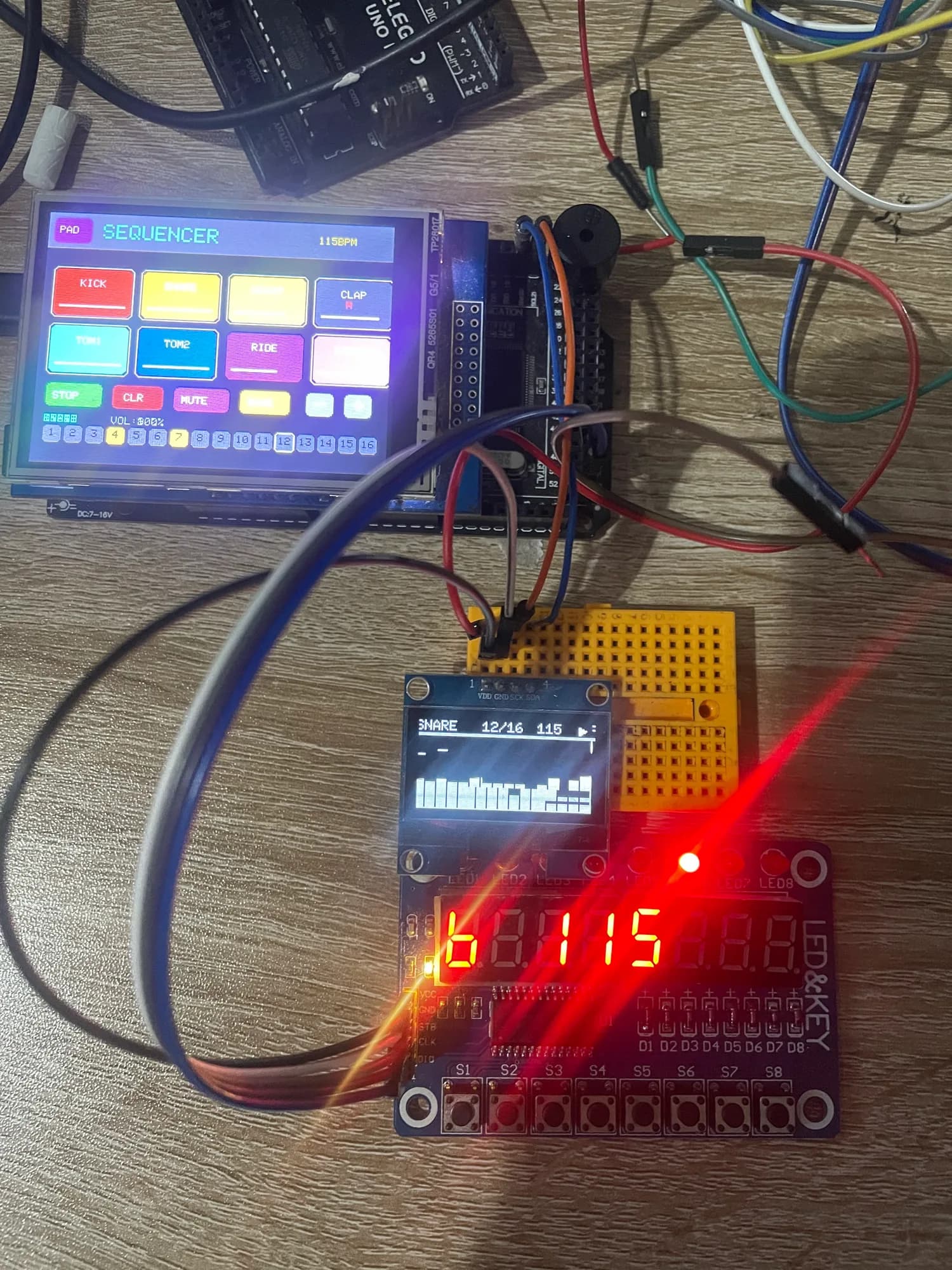

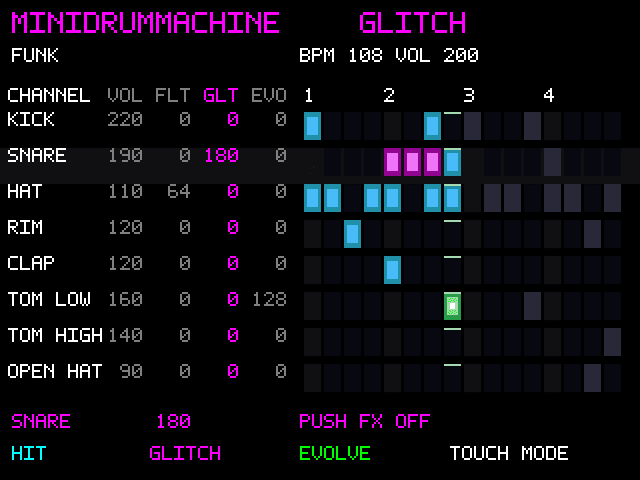

Las primeras interfaces ya contienen la semilla del instrumento: BPM, dieciséis pasos, selección de voz, mute y volumen. Al principio son pantallas de prueba conectadas a placas distintas. Lo importante no es todavía la estética; es comprobar que un cambio en un lugar aparece en los demás sin perder el compás.

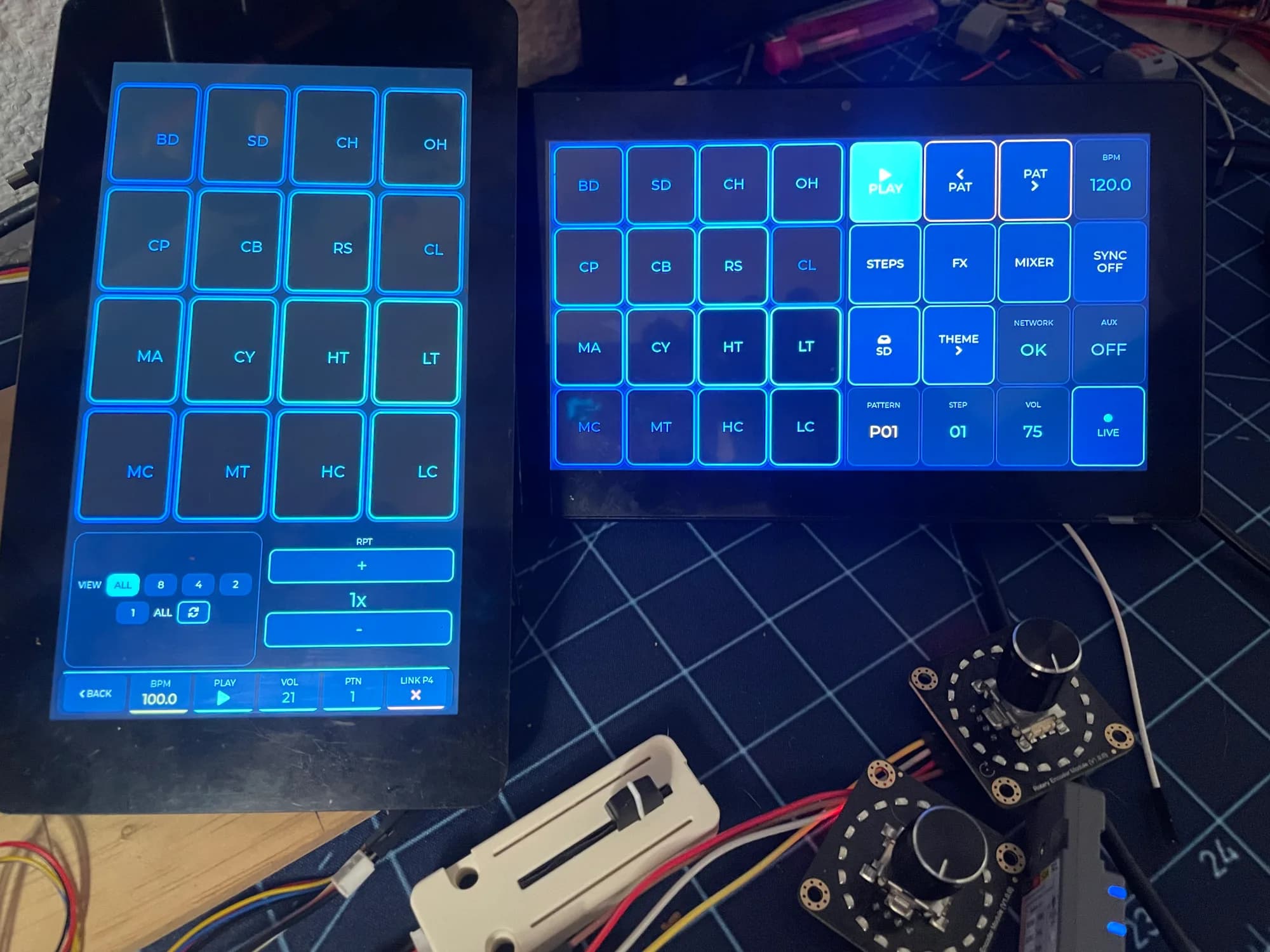

Aquí nace la arquitectura maestro/esclavo. Un nodo conserva el estado musical y marca el tiempo; las demás superficies observan, representan y modifican ese estado. La palabra “slave”, visible en las primeras carcasas, describe una responsabilidad técnica: obedecer al reloj, no duplicar la verdad y recuperarse cuando el enlace vuelve.

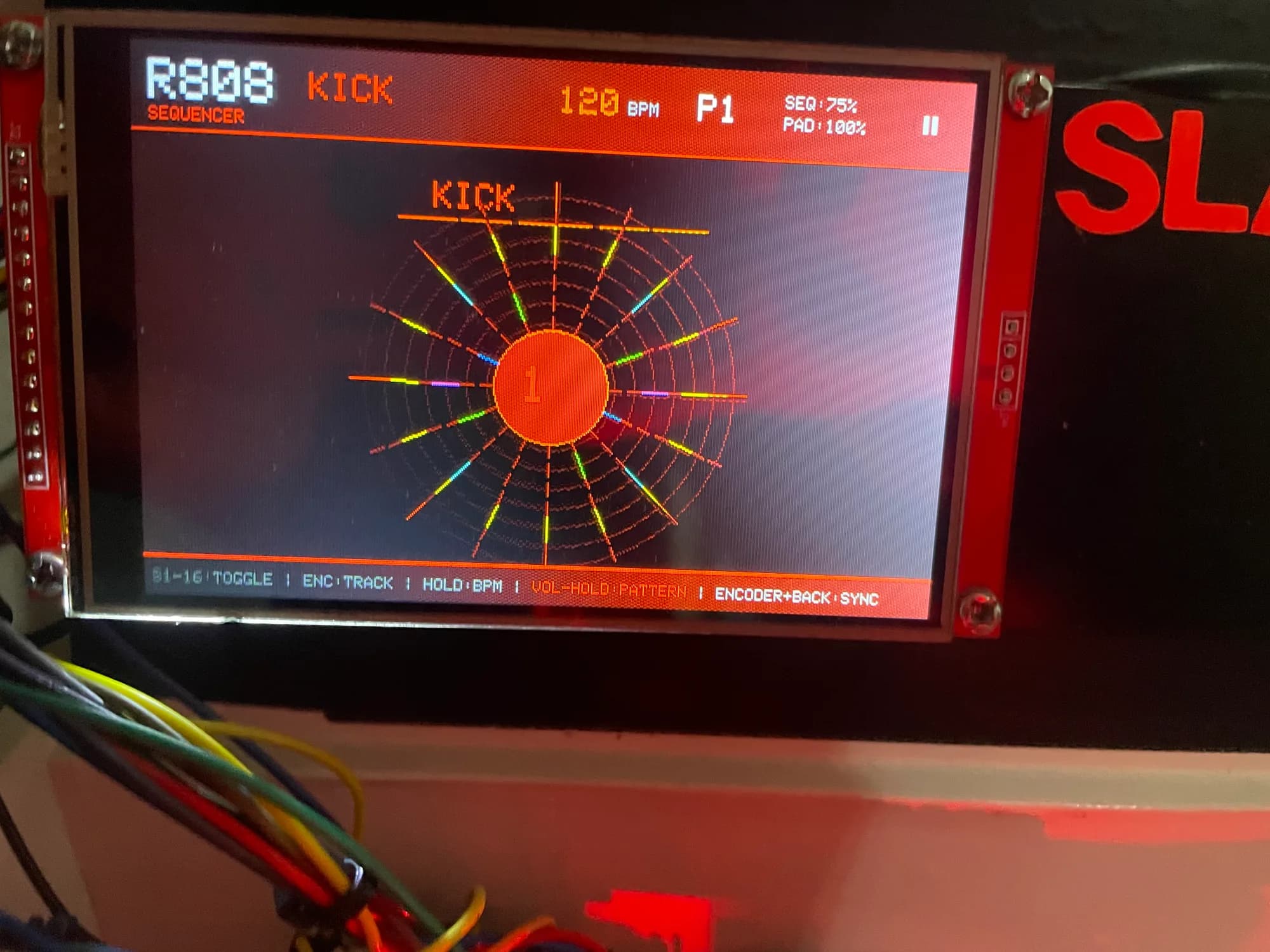

El secuenciador radial fue una exploración útil. Ver los dieciséis pasos como rayos alrededor de una voz convertía el patrón en una forma. Más adelante esa intuición visual reaparecerá, transformada, en el lenguaje de RayDrone.

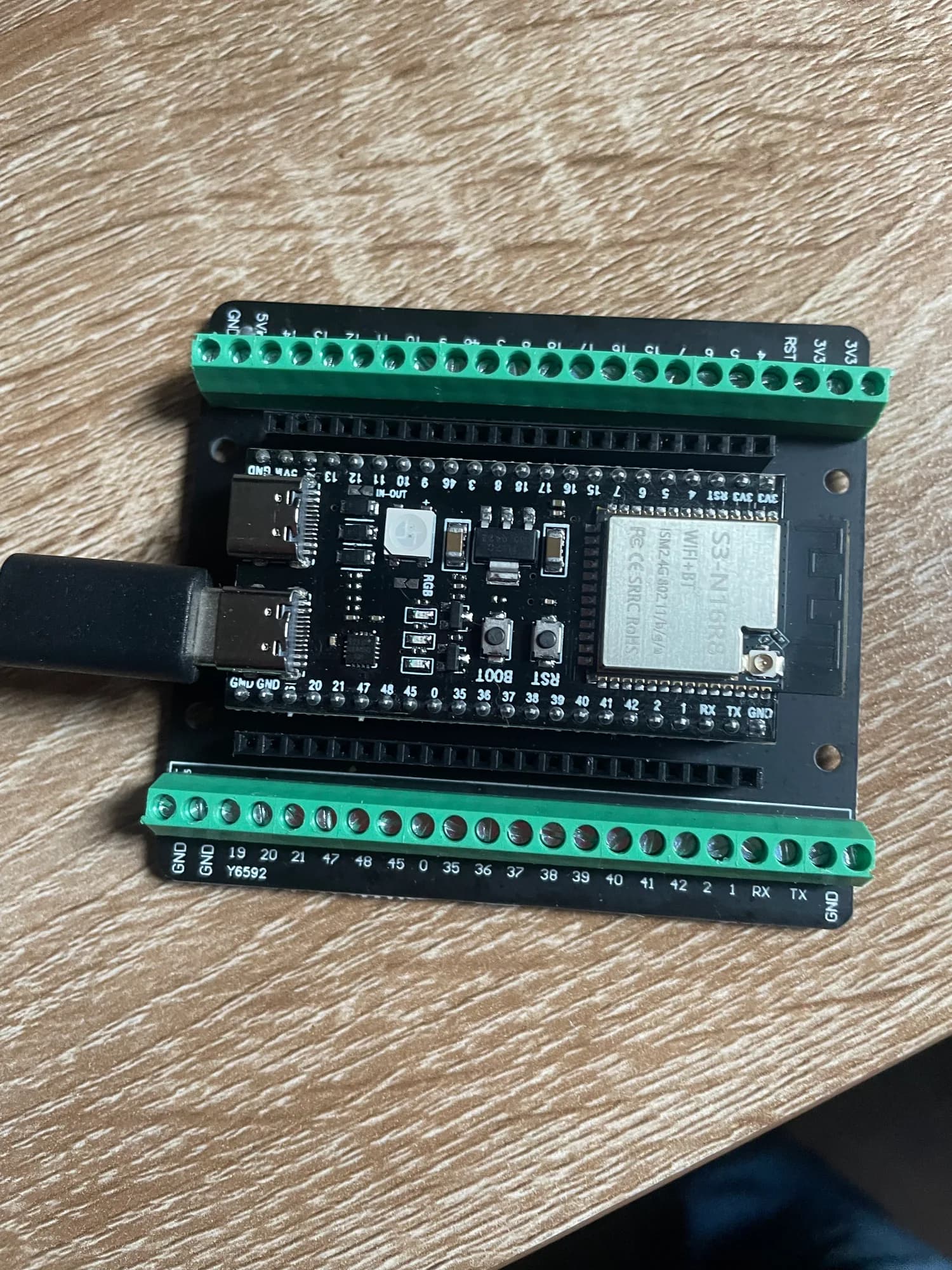

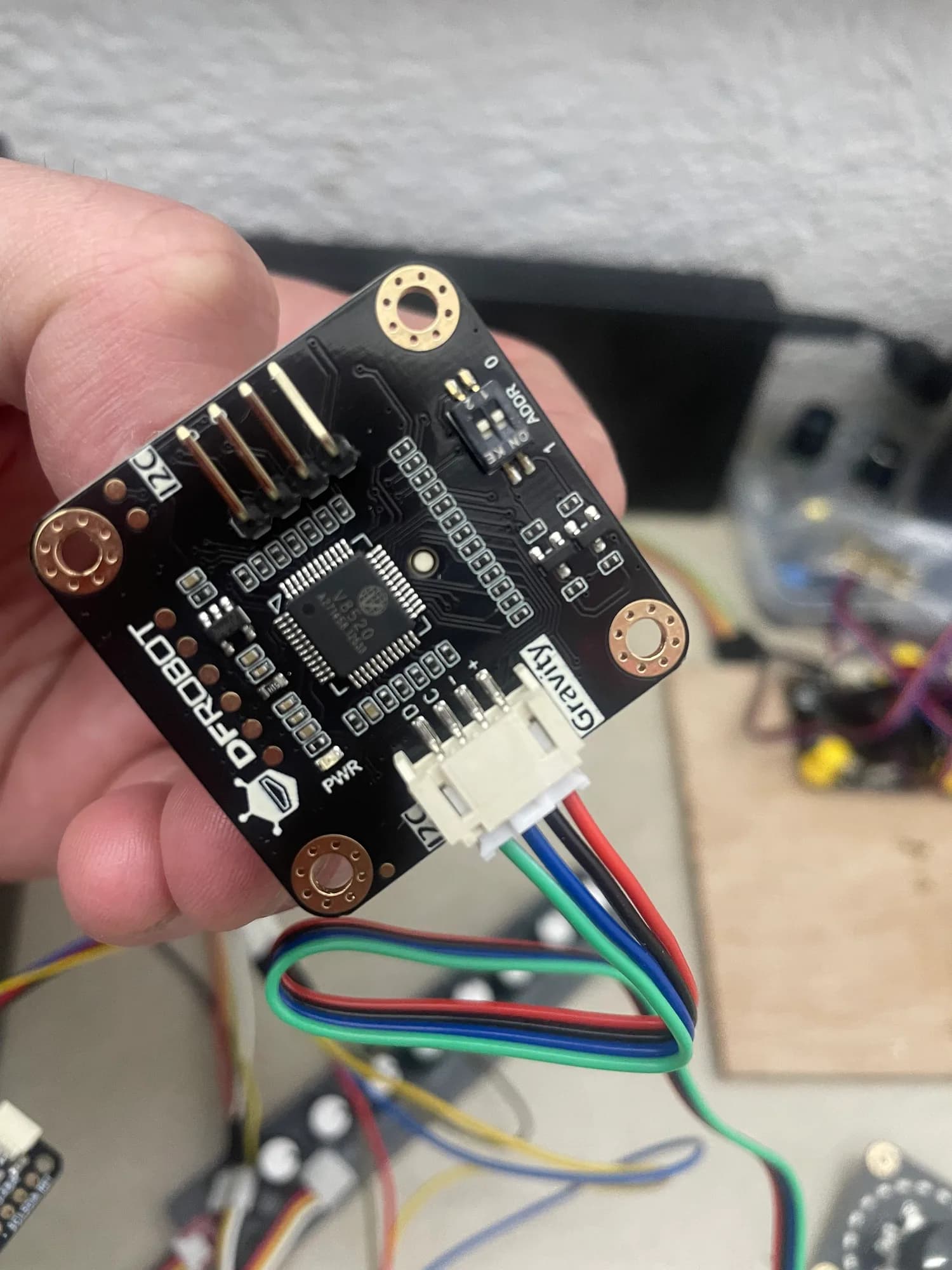

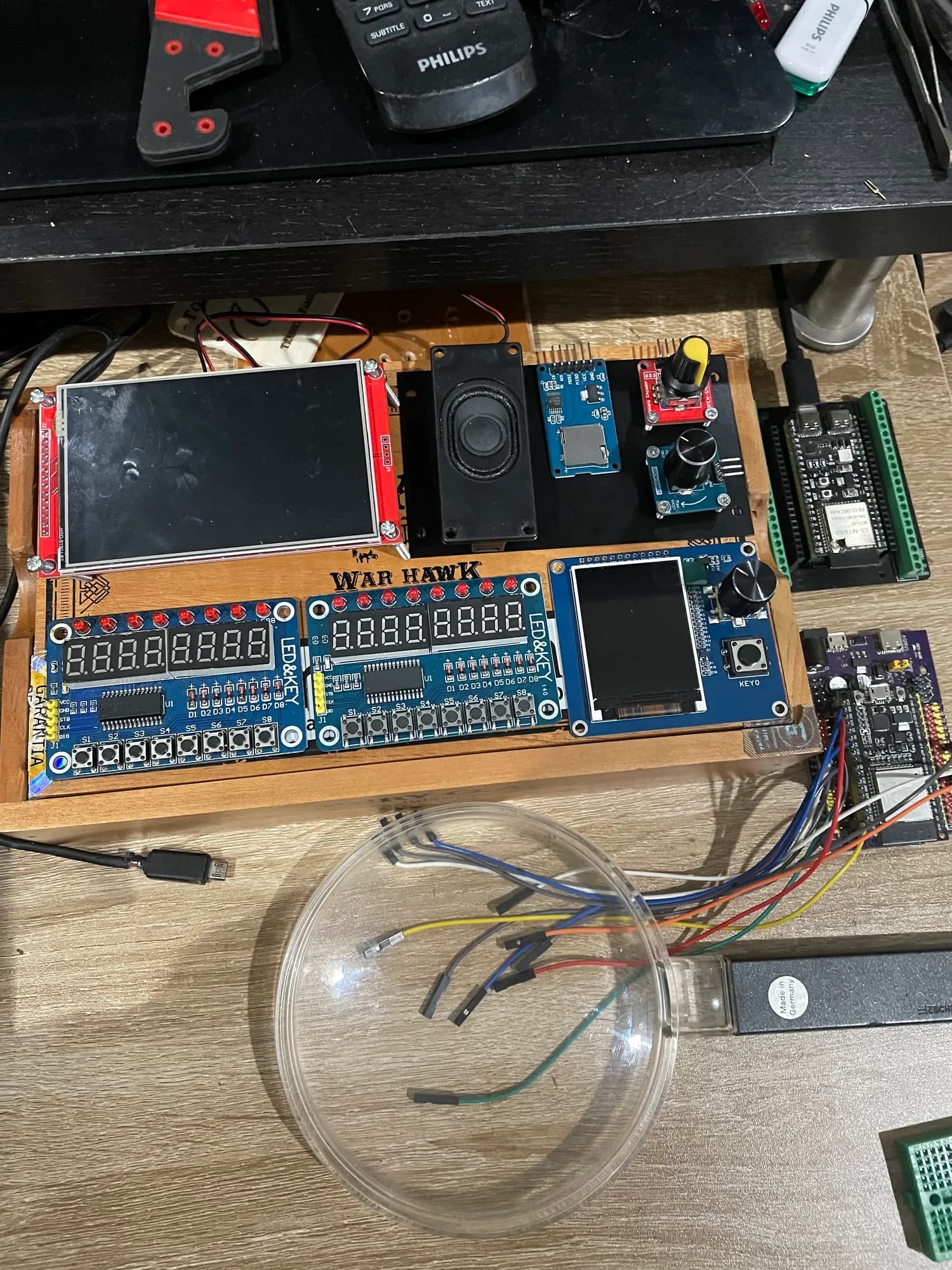

La mesa de trabajo empieza a llenarse de candidatos: ESP32, pantallas, displays auxiliares, SD, encoders y placas de expansión. No es acumulación accidental. Cada combinación permite descubrir qué responsabilidad debe vivir en cada procesador y qué información necesita cruzar el bus.

RED808 termina separando tres mundos. El ESP32-S3 actúa como cerebro musical y secuenciador. El ESP32-P4 se ocupa de una interfaz gráfica más ambiciosa. Daisy Seed queda reservado para el DSP, donde cada microsegundo importa. Esta división permite que la pantalla se anime sin introducir un clic y que el audio siga funcionando aunque una vista tarde más en dibujarse.

Distribuir también obliga a diseñar lo incómodo: paquetes incompletos, reconexión, estados obsoletos y diagnóstico. La robustez no aparece al final; se convierte en parte del protocolo desde que hay más de una placa.

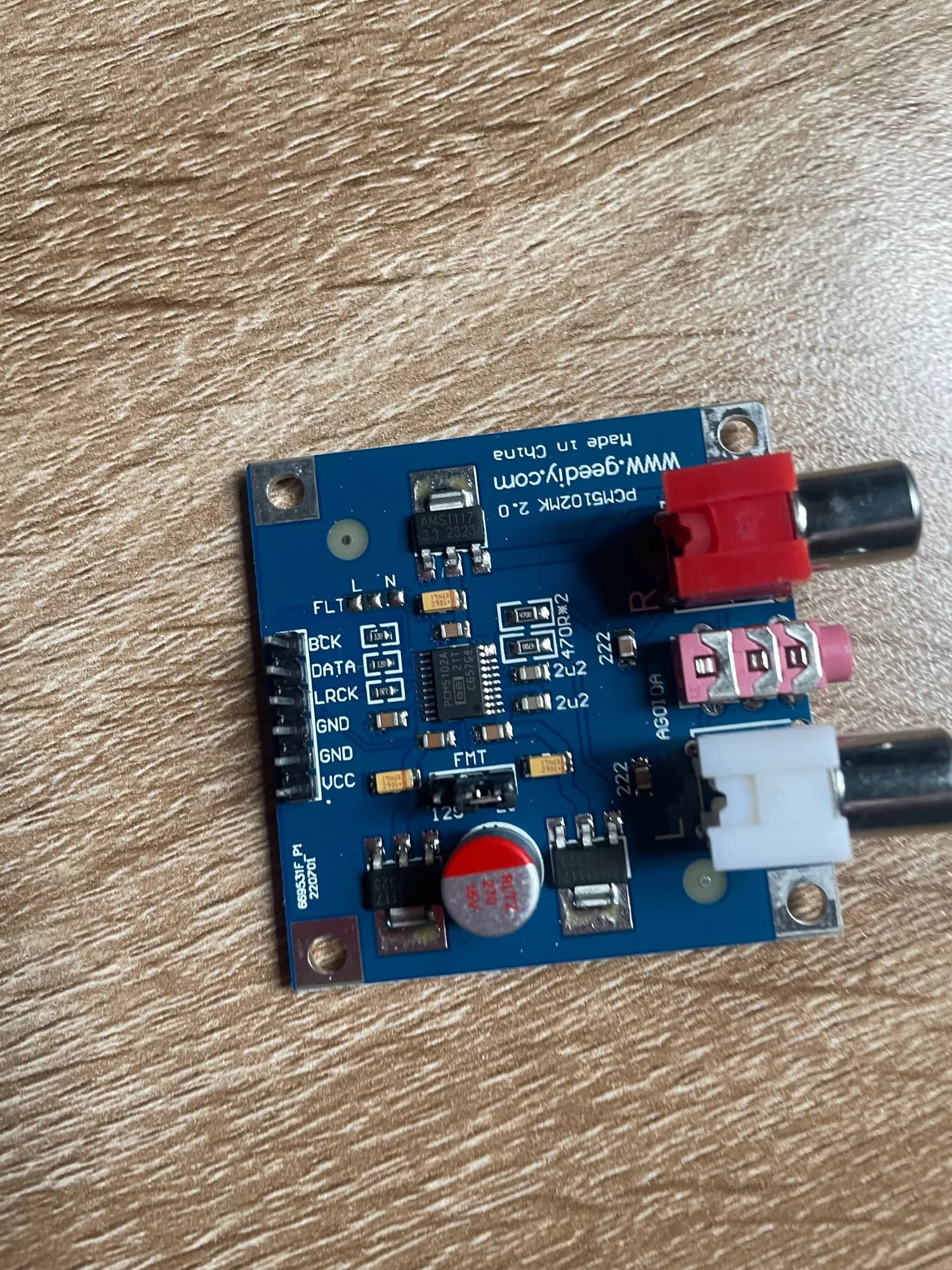

Los módulos I²S, conectores de línea y pequeñas placas de conversión representan una fase esencial: construir un camino de audio que pueda probarse por separado. Entrada, salida, reloj, formato de muestra y niveles deben quedar definidos antes de añadir capas de síntesis o efectos.

La decisión de reservar Daisy Seed para DSP nace de esa exigencia. El STM32H750 ofrece un entorno apropiado para procesar bloques de audio con latencia constante, mientras el P4 puede concentrarse en LVGL, visualización y control. No se trata únicamente de potencia bruta; se trata de evitar interferencias entre tareas con ritmos incompatibles.

Esta frontera se mantendrá en Aura: la experiencia puede cambiar, la pantalla puede crecer y el algoritmo puede evolucionar, pero el contrato del audio debe seguir siendo predecible.

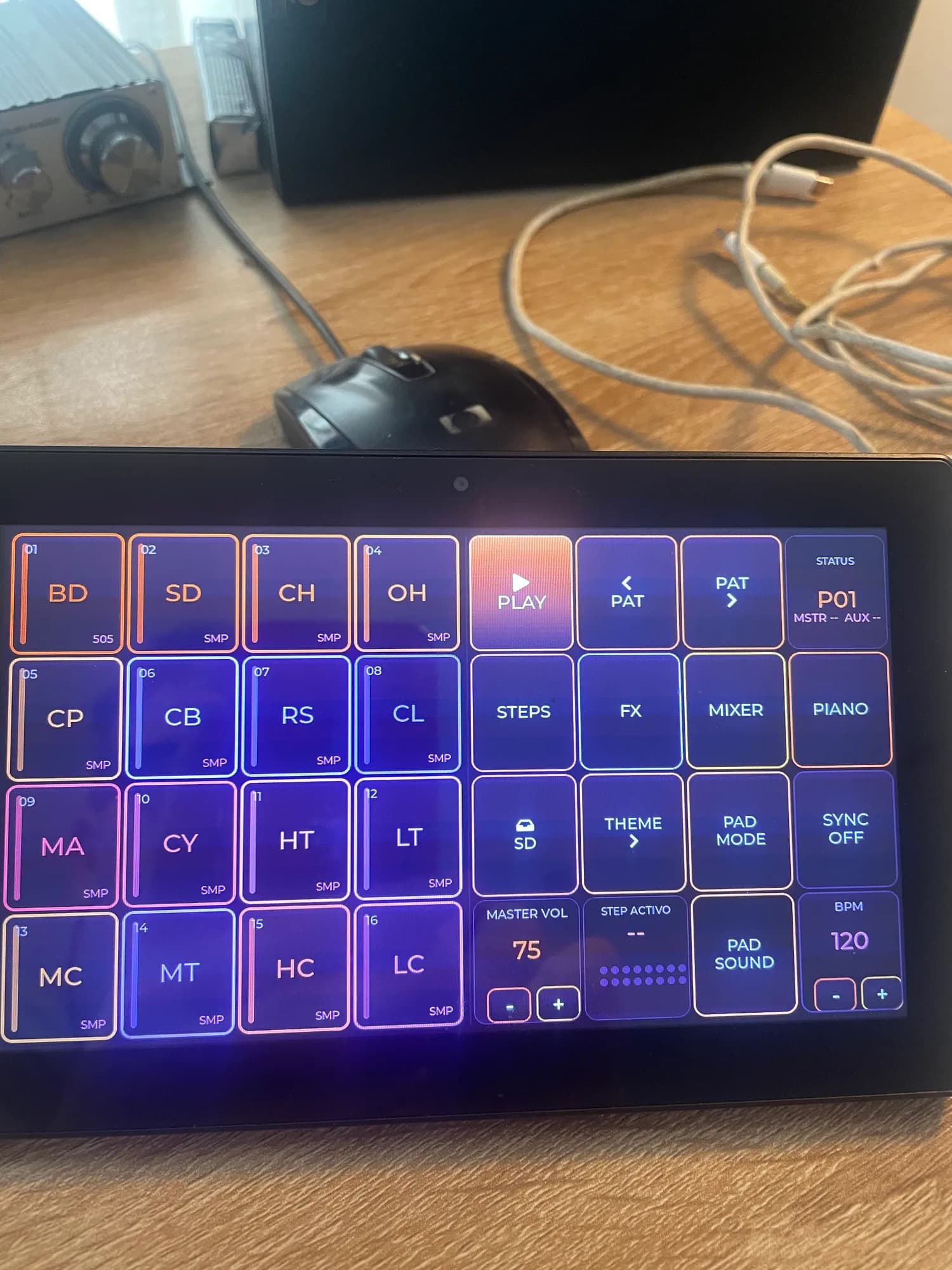

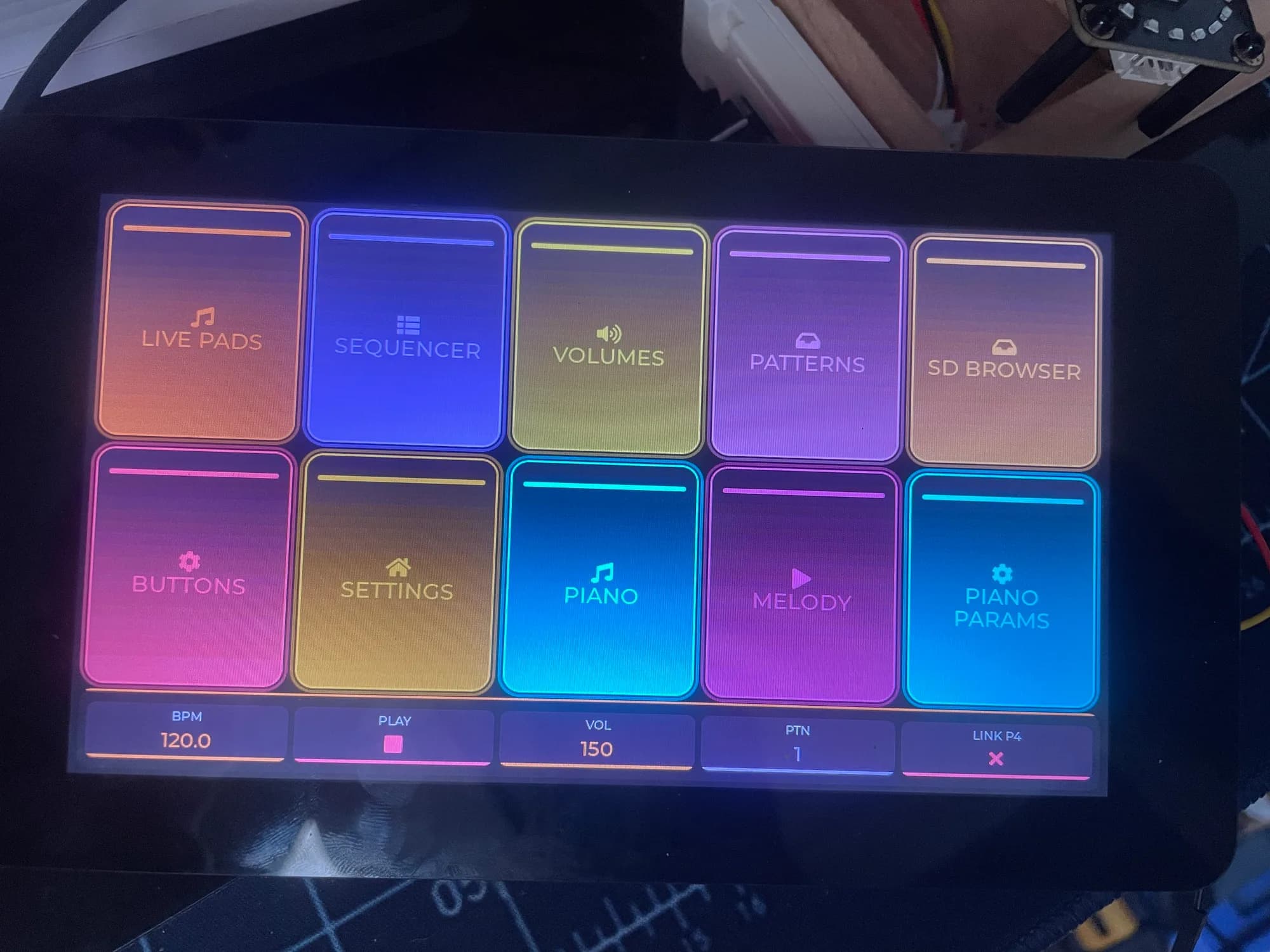

La evolución visual es visible en el archivo: de botones funcionales y pequeños displays se pasa a una superficie donde cada voz tiene identidad, el transporte ocupa una zona estable y las funciones secundarias no compiten con los pads. El color agrupa, confirma y anticipa; no se usa como simple decoración.

Cada iteración reduce distancia entre intención y resultado. Tocar un pad, cambiar patrón, abrir el mixer o entrar en FX debe ser posible sin recorrer una jerarquía profunda. La pantalla táctil se diseña como panel de instrumento: objetivos grandes, feedback inmediato y suficiente información para no perder el contexto musical.

Las versiones fotografiadas conservan errores, reflejos y cables. Precisamente por eso importan: muestran que la interfaz no nació como un mockup aislado, sino tocándose sobre el hardware real y adaptándose a sus límites.

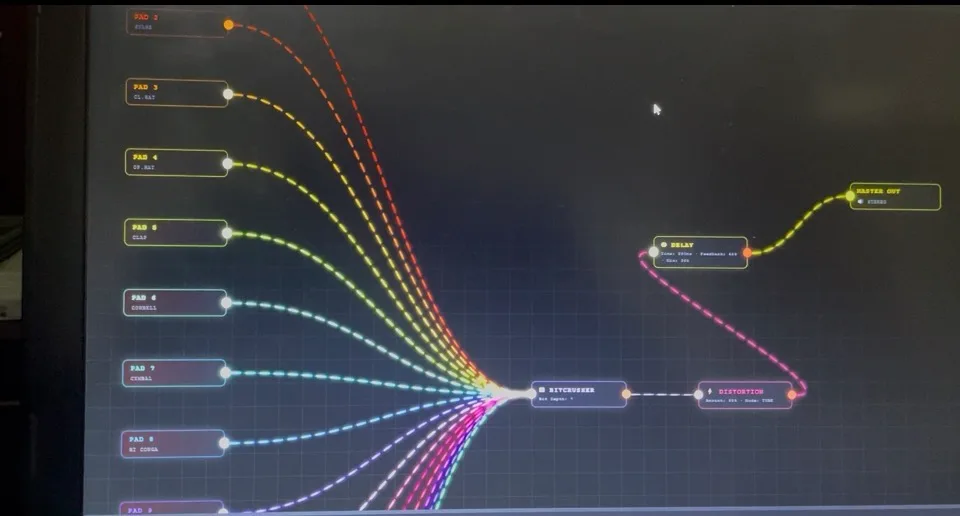

El experimento de grafo convierte la cadena de señal en un objeto visible. Las voces convergen en un bitcrusher, atraviesan distorsión y delay, y terminan en la salida maestra. Esta representación hace explícito algo que un panel de potenciómetros puede ocultar: el orden de los procesos cambia el resultado.

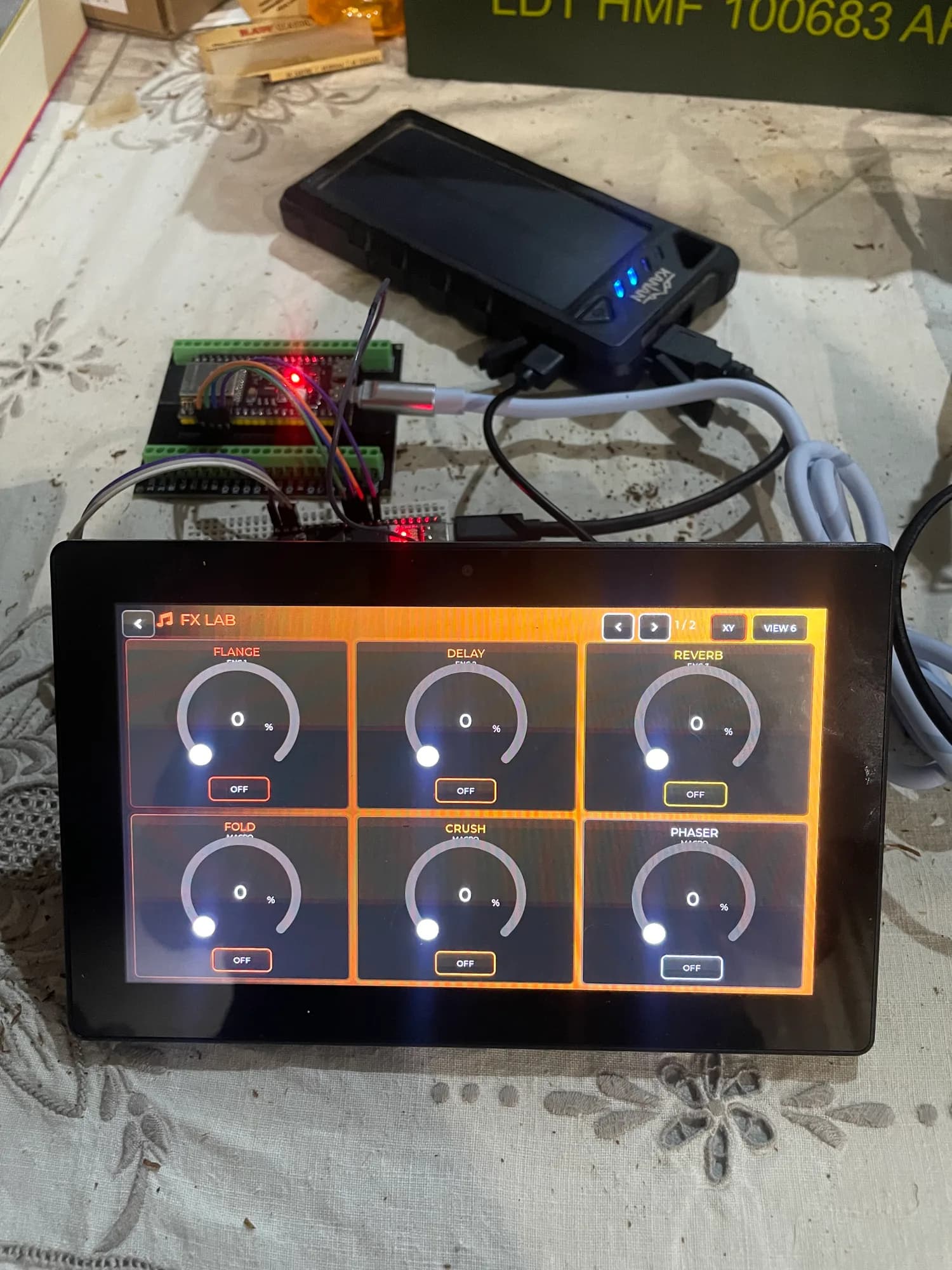

La idea del grafo no sustituye a la vista rápida de interpretación. Sirve como laboratorio para pensar ruteo, buses auxiliares y combinaciones de efectos. A partir de ahí aparece FX Lab: una superficie más directa donde flange, delay, reverb, fold, crush y phaser pueden activarse y regularse sin abandonar el instrumento.

Este movimiento entre representación técnica y control performativo se repite en todo el proyecto. Primero se entiende el sistema; después se diseña el gesto mínimo para gobernarlo.

El ESP32 crea su propia red y sirve una interfaz accesible desde ordenador, tableta o teléfono. La misma arquitectura de estado que sincroniza las placas permite que el navegador observe el patrón, dispare voces y modifique parámetros. El instrumento deja de estar atado a una única pantalla física.

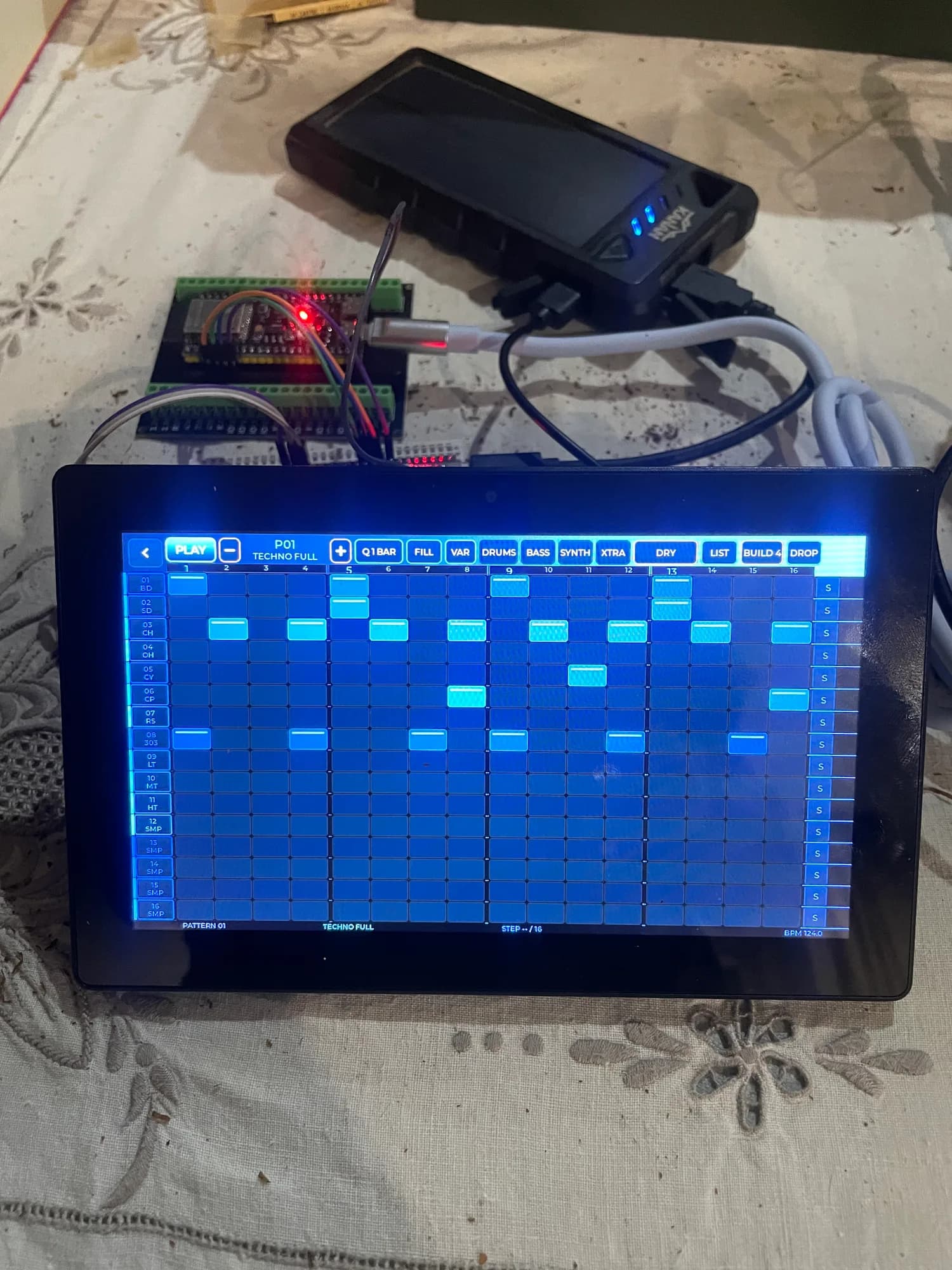

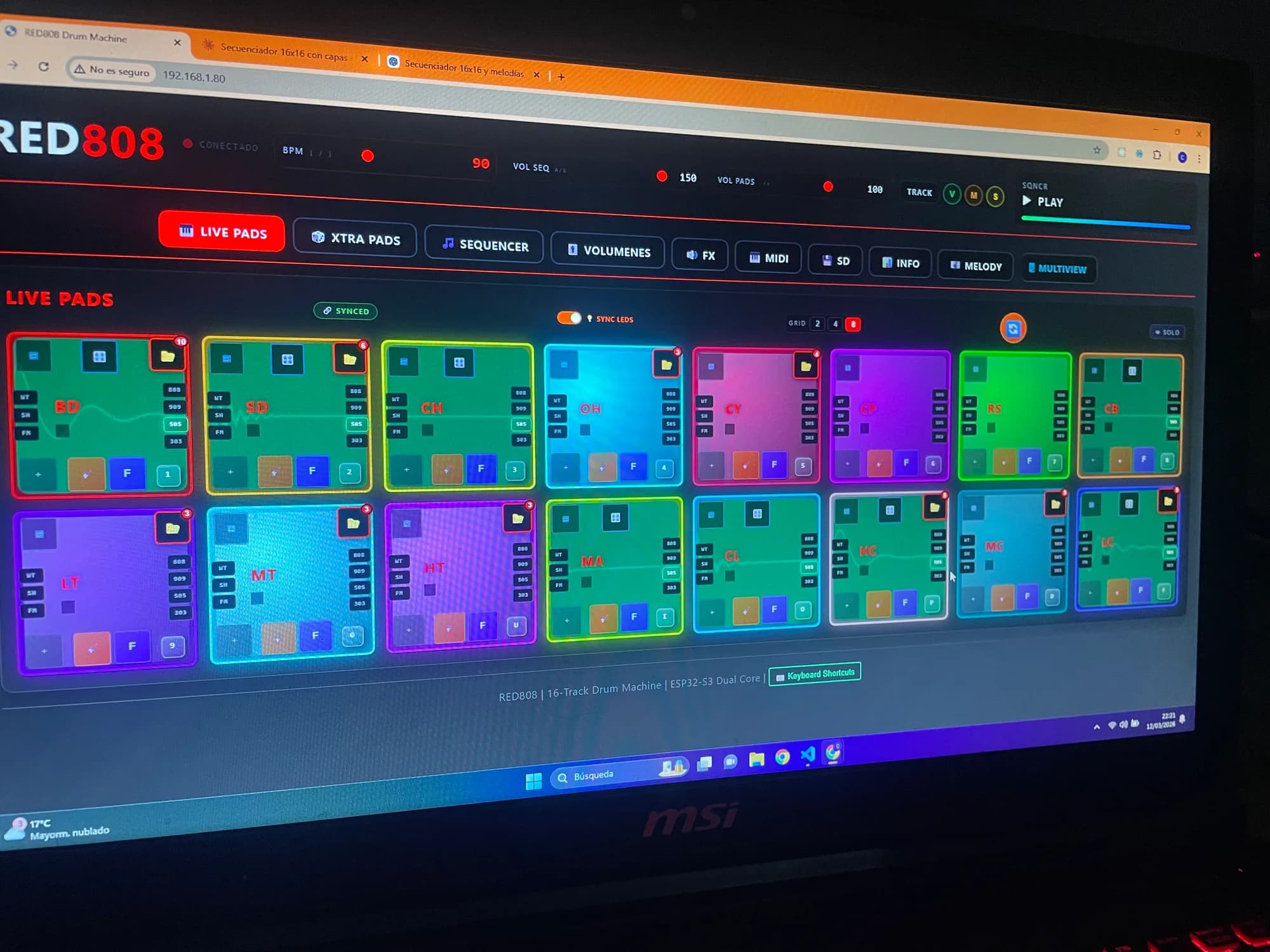

La vista de dieciséis canales ofrece live pads, secuenciador, volúmenes, FX, MIDI, SD, información y melodía. En otra iteración, una matriz organiza escenas completas —fill, variación, drums, bass, synth, build y drop— para pensar la interpretación a una escala superior al paso individual.

Trabajar con una UI web también acelera el diseño. Las ideas se prueban en una pantalla grande, pasan a una tableta y finalmente se condensan en el P4. El navegador funciona como banco de pruebas y como superficie remota real.

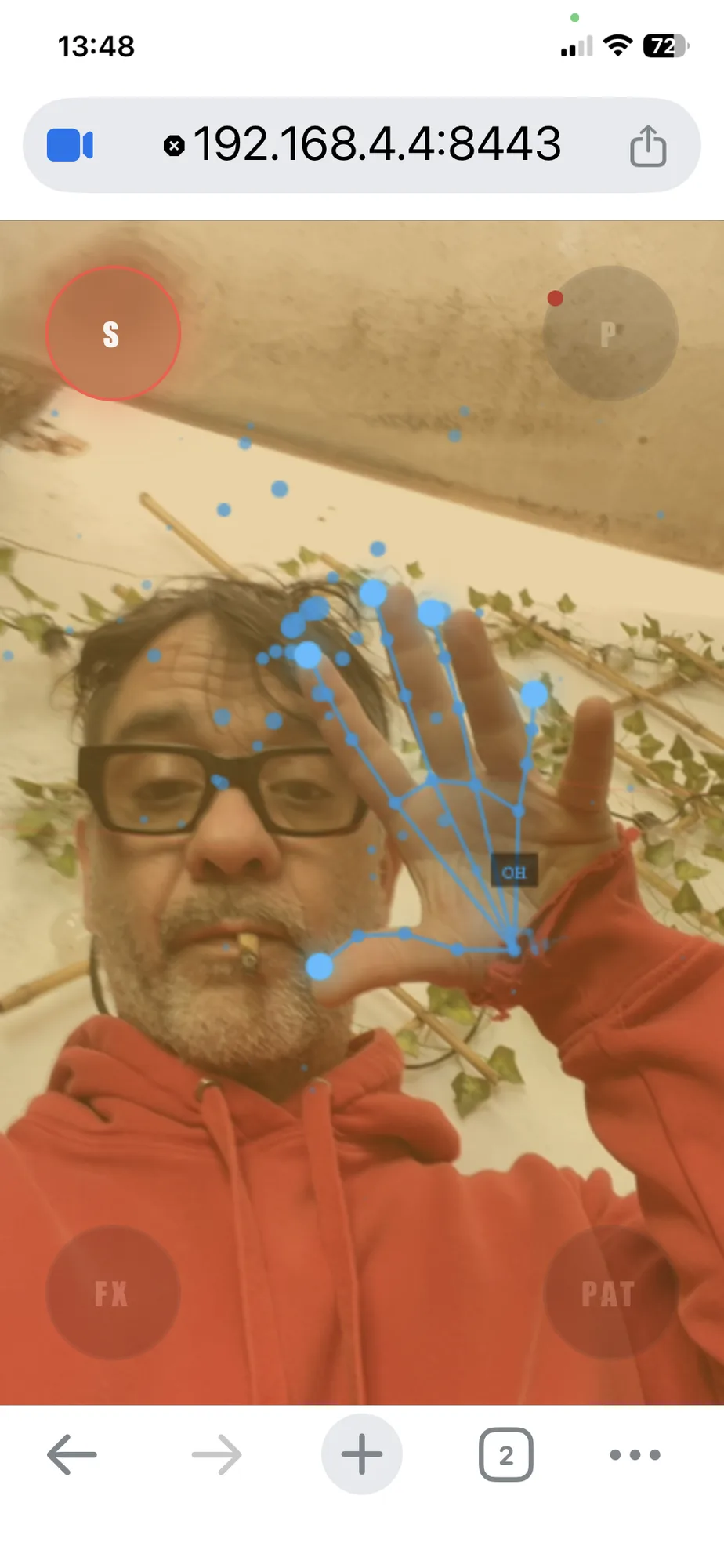

Una de las imágenes más reveladoras muestra una interfaz experimental de visión: la cámara reconoce la mano y superpone sus articulaciones mientras cuatro zonas flotantes proponen control sobre sonido, patrón y efectos. Es una prueba lateral, pero formula una pregunta importante: ¿qué ocurre cuando el cuerpo deja de tocar una superficie y empieza a modular el espacio frente a ella?

El experimento no reemplaza los pads. Investiga continuidad. Un botón es binario; una mano en movimiento produce distancia, velocidad, apertura y trayectoria. Esas magnitudes encajan mejor con parámetros como dispersión, densidad, morphing o espacio que con la simple selección de un paso.

La rama gestual anticipa el vocabulario de Aura y RayDrone: menos navegación, más relación directa entre movimiento y campo sonoro.

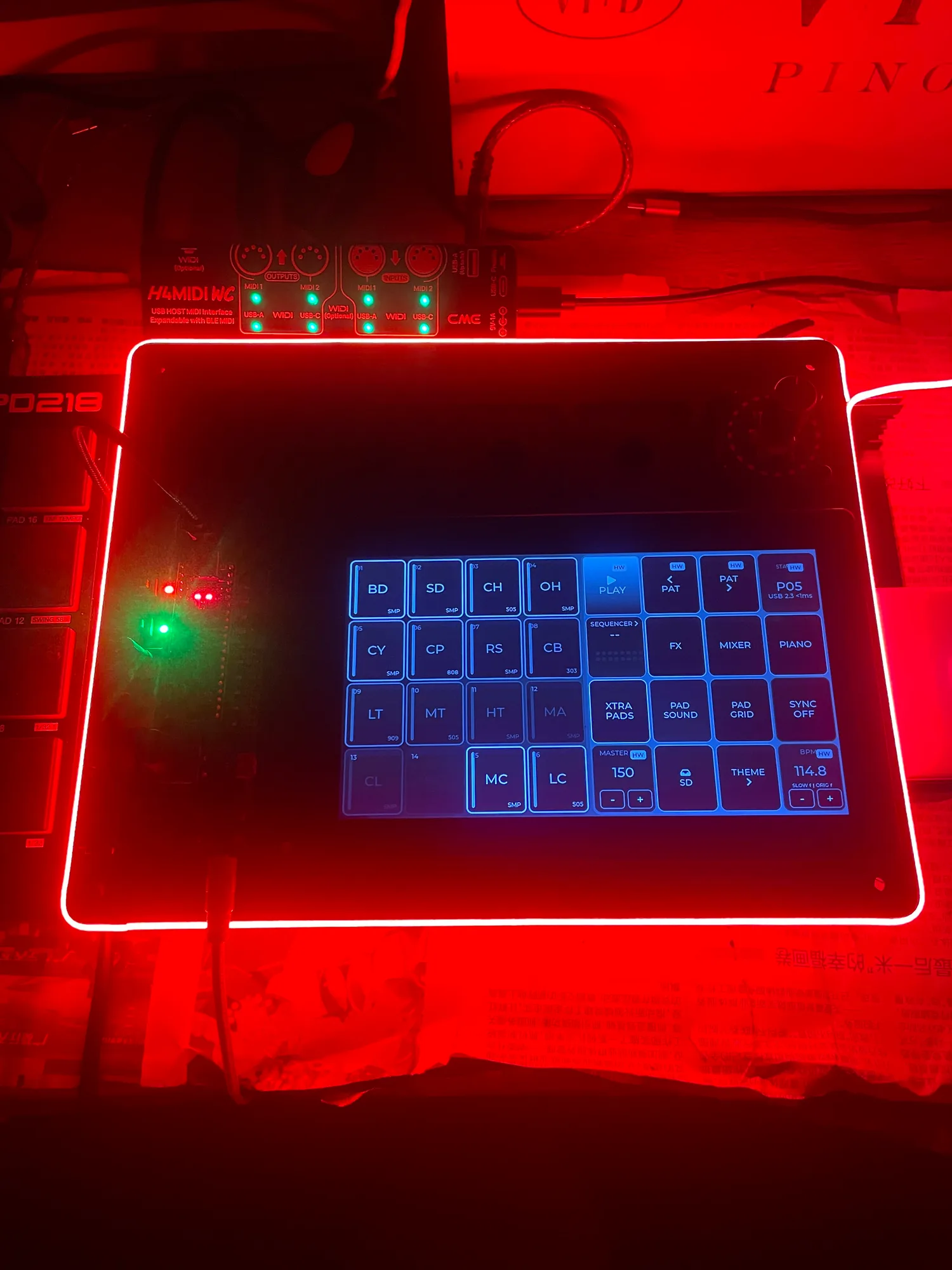

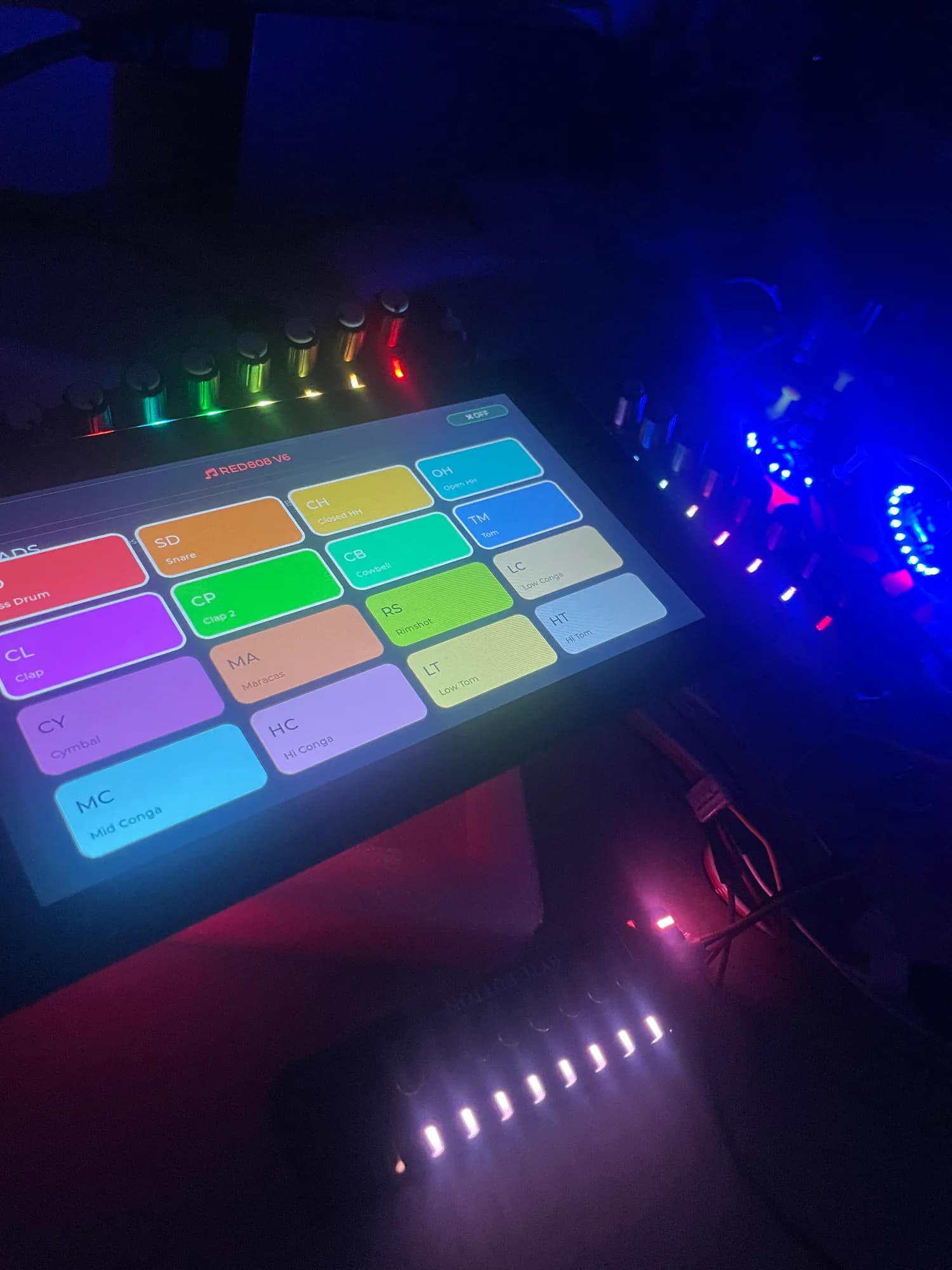

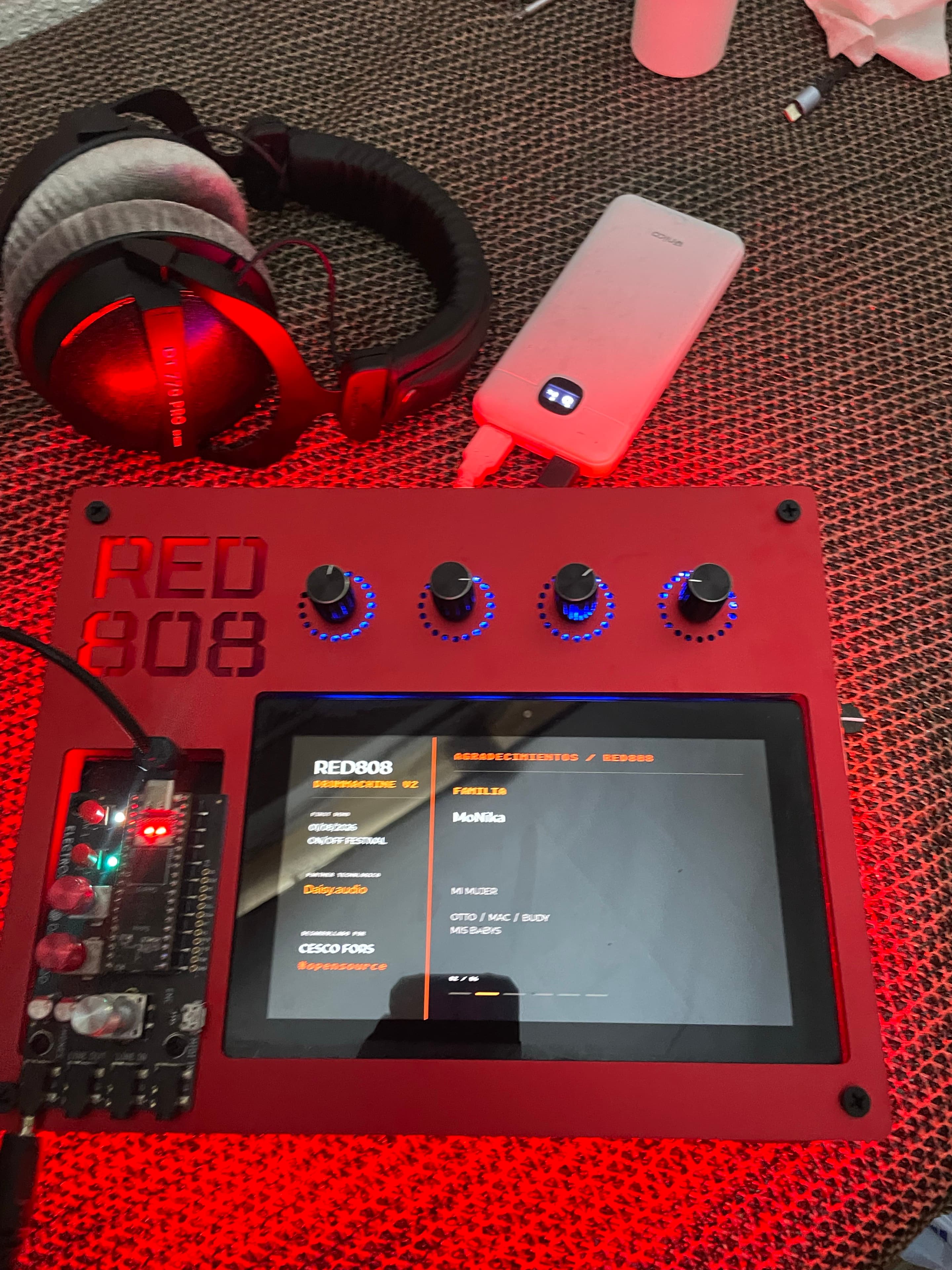

La iluminación, los encoders y las pantallas ya no son componentes dispersos: forman una escena coherente. Los pads responden, el secuenciador avanza, el mixer conserva el contexto y los anillos LED devuelven estado sin exigir mirar un número. El prototipo se vuelve legible incluso en una habitación oscura.

Ese cambio revela problemas que una prueba corta nunca encuentra: fatiga de navegación, controles demasiado pequeños, estados ambiguos, latencias que solo molestan al repetir un gesto y reconexiones que ocurren después de mucho tiempo. Tocar es una forma de test más exigente que cualquier demo.

RED808 se consolida así como laboratorio de arquitectura instrumental. No es solamente el proyecto anterior a RayDrone; es el lugar donde se aprende qué debe permanecer estable cuando software, hardware y músico comparten tiempo real.

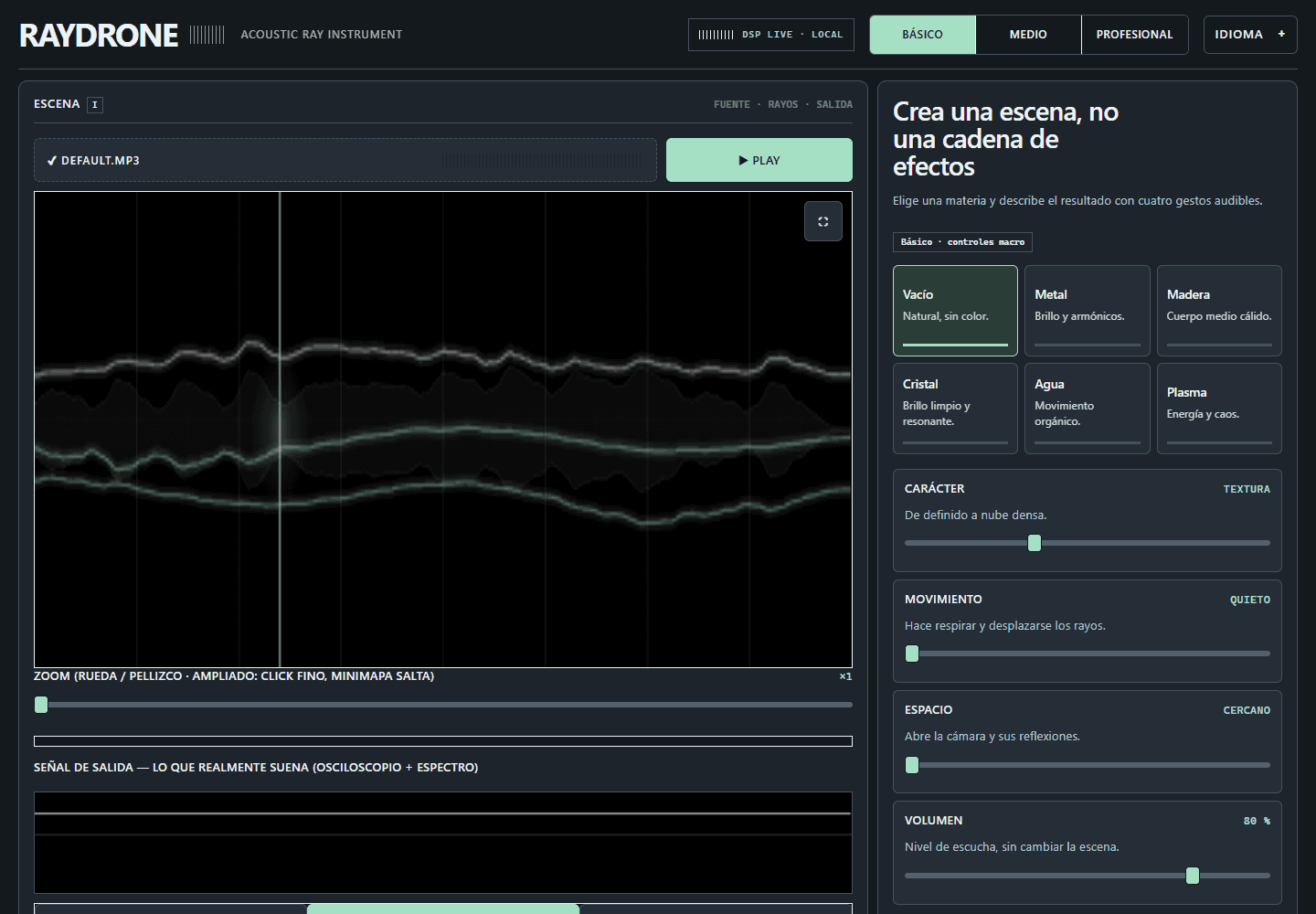

La referencia a los primeros libros de ray tracing no es nostalgia ornamental. Recupera una manera de pensar computación gráfica donde una escena, sus materiales y la propagación de energía producen el píxel final. RayDrone traslada esa estructura conceptual al buffer de audio.

En lugar de escribir una forma de onda terminada, el motor lanza recorridos sobre material sonoro capturado. Cada trayectoria acumula, dispersa y converge. El drone aparece como resultado estadístico de muchos caminos, no como reproducción de un único oscilador. Material, carácter, movimiento y espacio se convierten en controles perceptivos de ese campo.

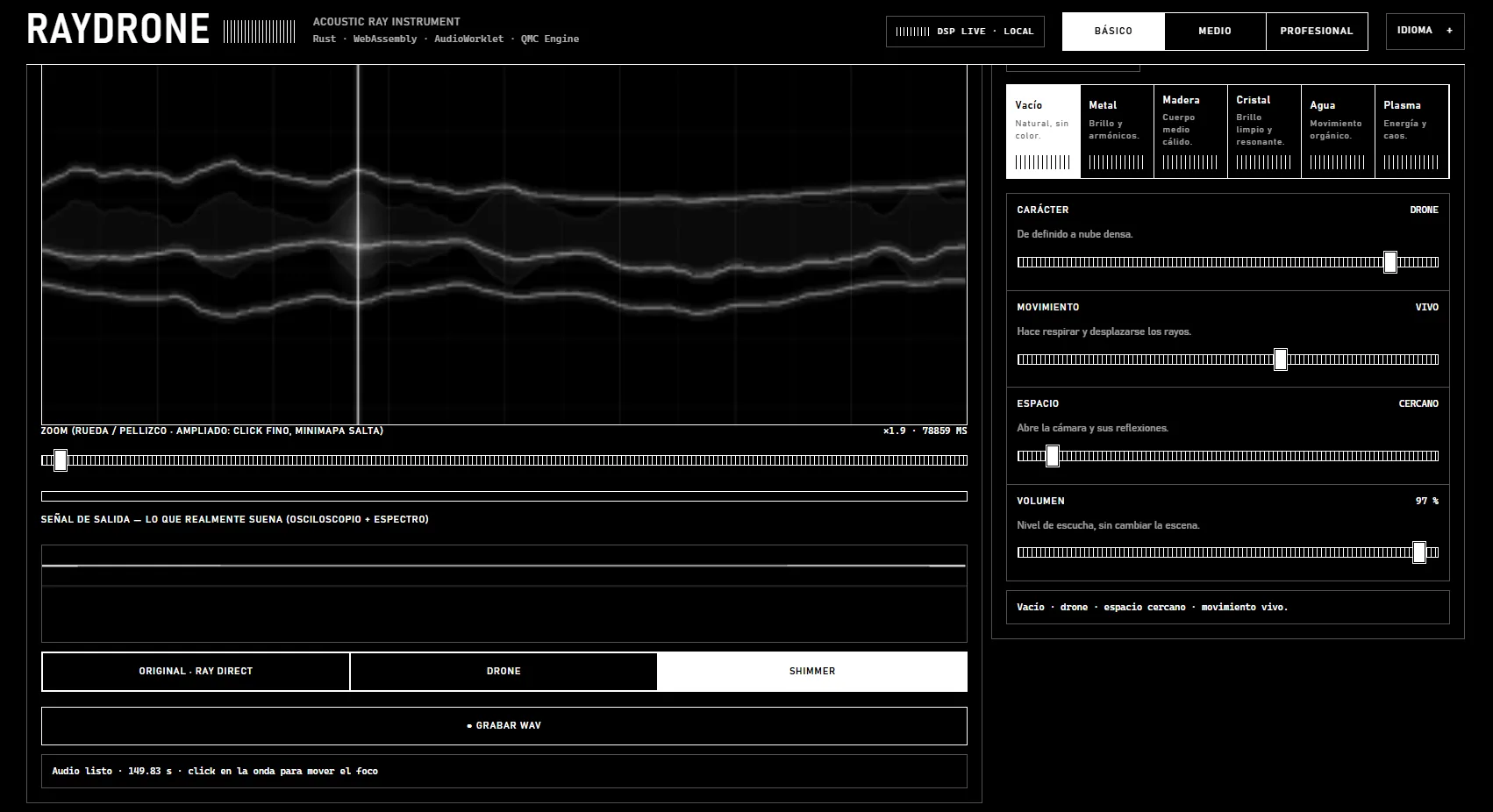

La primera encarnación vive en Rust y WebAssembly. Ejecutar el DSP localmente con AudioWorklet permite separar la investigación del hardware, medir el algoritmo y compartir un experimento reproducible. RayDrone se define así como núcleo, implementación y paper; ya no como una caja concreta.

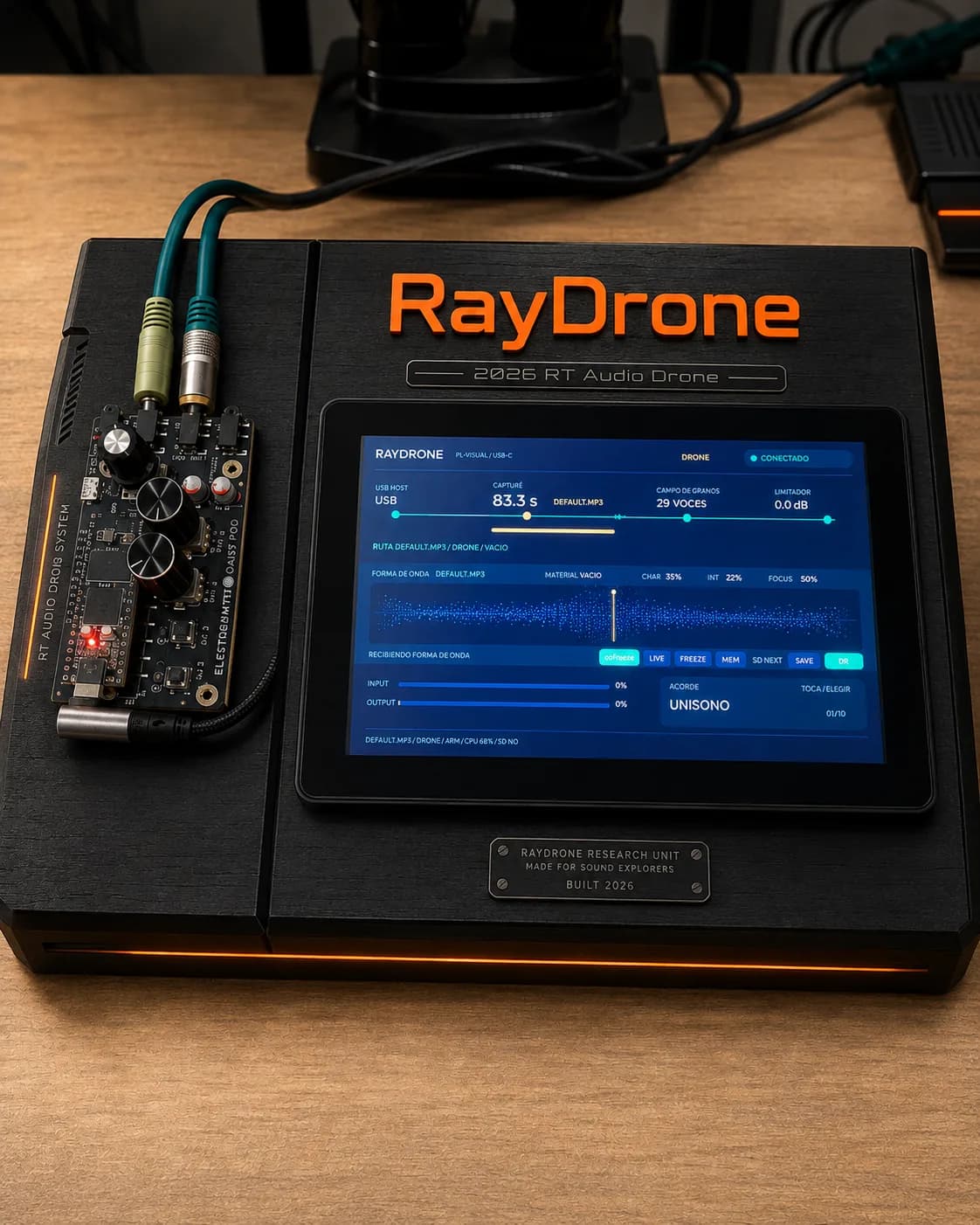

Aura toma RayDrone como motor acústico y el ESP32-P4 como centro de la experiencia física. No es un cambio de nombre para el prototipo anterior. Es una frontera de producto: RayDrone define cómo emerge el sonido; Aura define cómo se captura, se moldea y se interpreta desde una unidad autónoma.

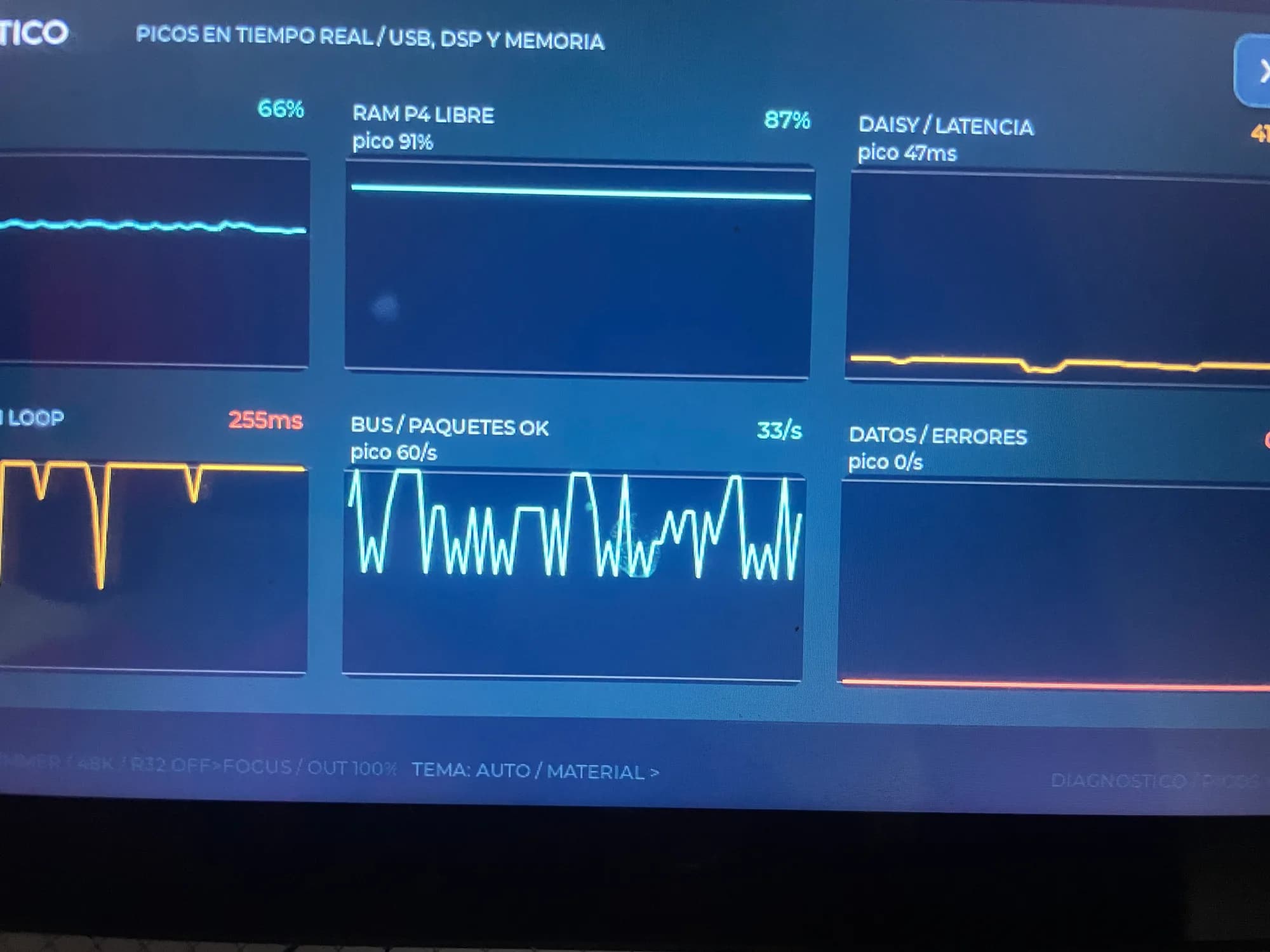

La telemetría deja claro por qué esta separación importa. CPU, memoria libre del P4, latencia con Daisy, frecuencia de paquetes y errores del bus se observan en tiempo real. Afinar un instrumento distribuido exige saber si un fallo nace en el algoritmo, en la interfaz, en la comunicación o en el camino de audio.

La experiencia acumulada con RED808 permite que Aura no empiece desde cero. Hereda protocolos, disciplina de medición, diseño táctil y la idea de múltiples superficies; descarta lo que pertenecía específicamente a una caja de ritmos y concentra la interfaz alrededor del campo acústico.
